一、概述

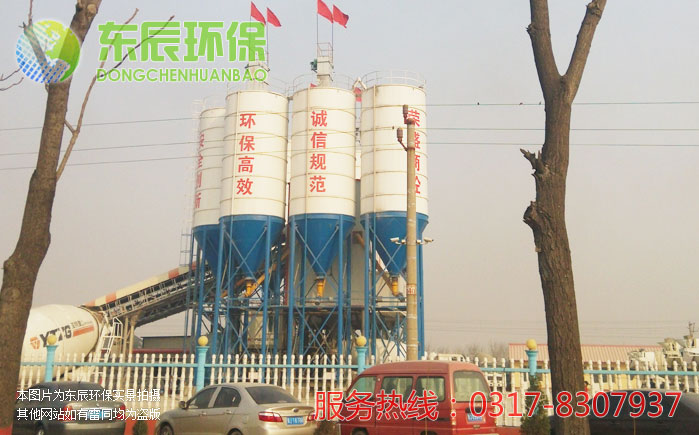

     倉頂 脈沖 型布袋 除塵器 是我公司消化吸收國外同類產品_技術 經改進后設計而成的小型布袋除塵器，該類除塵器是采用高壓 （ 0. 4- 0. 6 MPa ）大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機 相比，具有清灰動能大，清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便（外濾式），用于 水泥、粉煤灰、石粉、礦粉、化工粉等各種 行業的含塵氣體凈化處理系統，是環保除塵 的理想設備。

二、 工作原理

       含塵空氣由進風口進 入除塵器箱體內，細小粉塵由于濾袋的多種效應作用，被阻滯在濾袋外壁。凈化后的氣體通過濾袋從上箱體出風口排出。隨著使用時間的增長，濾袋表面吸附的粉塵增多，濾袋的透氣性減弱，使除塵器阻力不斷增大。為_除塵器內部的阻力控制在限定的范圍之內，由脈沖控制儀發出信號，循序打開電磁脈沖閥，使氣包內的壓縮空氣由噴吹管各噴孔噴射到對應的文式管（稱為一次風），壓縮空氣通過文氏管加速產生的引射力誘導周圍的清潔空氣（稱為二次風，相當于高壓氣流體積的5-7倍）高速噴入濾袋，使濾袋以100 m/s 2 的加速度瞬間急劇鼓脹，由于反向脈沖氣流的沖擊作用很快消失，濾袋又急劇收縮，這樣產生的振蕩將貼附在濾袋過濾面上的粉塵剝離下來。落下的灰塵經排塵系統排出。

三、 結構及性能

該 倉頂脈沖 除塵器結構采用標準模塊設計，其基本結構由 三 大部分組成。其中包括：

1、 箱體：包括袋室、凈氣室、多孔板、濾袋、骨架、檢修門。

2、 噴吹系統：包括脈沖控制儀、電磁脈沖閥、噴吹管、氣包。

 3、 進  氣 排 灰 部  為 敞 開法蘭式。

    倉頂 脈沖 型布袋 除塵器 目前有2 5 袋和 36 袋 48袋 三 種基本形式。根據處理氣量的不同可以組合成各種處理氣量的除塵設備，如、2 5 袋、36袋、48袋、6 4、96、120 袋 …… 等。為用戶選型提供了非常方便的條件。機構具有如下特點：

1．  箱體采用整體焊接形式。剛度大、密封性能好，組合形式便于運輸、安裝。

2．  濾袋是過濾含塵氣體的部件，本產品采用 滌綸針刺氈濾布 作濾料，可耐 8 0 ℃溫度。透氣性和機械強度均較好。

3．  WKY-4 脈沖噴吹控制儀為除塵器提供了可靠的脈沖寬度、時間和順序的設定及控制?？蒧除塵器在無人操作的情況下長期運行。

4．  倉頂 脈沖 型布袋 除塵器 為頂抽式拆裝，分塊式輕型蓋板方便拆卸。濾袋檢修更容易，只要檢修各模塊排氣口的排氣情況便可準確判斷破損濾袋的位置，很容易地更換破損袋。

四、 WKY-4 脈沖噴吹控制儀

1 . 概述

WKY-4 脈沖噴吹控制儀是脈沖袋式除塵器噴吹系統的主要控制裝置。它的輸出信號控制電磁脈沖閥 ,  噴吹壓縮空氣對濾袋循環清灰，使除塵器的阻力保持在設定的范圍內，以_除塵器的處理能力和收塵效率?？刂苾x輸出一個電信號持續時間，稱為脈沖寬度?？刂苾x輸出二個電信號之間的間隔時間，稱為脈沖間隔?？刂苾x輸出的電信號完成一個循環所需要的時間，稱為脈沖周期。

2. 技術指標

額定輸入電壓：    AC  220V +10%—-20%  50Hz

額定輸出電壓：    DC   220 V

額定輸出電流：    1A

耗        電：     ≤ 8W

輸出脈沖間隔調節范圍： 1 —30 Sec

輸出脈沖寬度調節范圍： 0.03—0.2 Sec

壓差接點： 一對開關觸點

3. 使用環境：

（1）  溫度  -25 ℃ — +55 ℃

（2）  空氣相對濕度： ≤ 85%

（3）  無嚴重的腐蝕氣體和導電塵埃

（4）  無劇烈震動或沖擊

  安裝方式：直接安裝在除塵器本體上或集中控制的控制柜中。



五、 安裝使用及維護

1. 除塵器安裝前，應進行完好性檢查，包括各種配套件的清理，安裝時各連接處應加橡膠墊，擰緊連接螺栓，以_除塵器具有良好的嚴密性。

1．  安裝脈沖噴吹控制儀，接于 AC220V 50Hz 電源上，電磁閥按編號并按順序接在控制儀插頭各輸出端上。

2．  過濾器安裝_使其所示箭頭方向與壓縮空氣流動方向一致。

3．  除塵器在運行前應對脈沖噴吹系統進行檢查，確定無誤后方可運行。

4．  脈沖袋式除塵器運行要設專人管理，維修人員要熟知除塵器及儀表原理性能。

5．  破損濾袋更換要及時，發現除塵器排氣口冒灰，表示已有濾袋破漏。

6．  電磁閥要保持靈敏可靠，脈沖閥膜片是易損件，如發現動作不靈敏和膜片破損，要及時清洗或更換。

8. 電控接線請按接線圖正確進行,電控接線后請檢查風機運轉方向是否正確？

9.建議客戶：

（1）向庫內輸送水泥時，除塵器引風機和脈沖清灰系統_開啟。

（2）水泥庫正常作業時，可關閉引風機，但脈沖清灰系統_開啟。
